Strategie di schermatura per ambienti VFD rumorosi
I VFD producono tensioni di commutazione ad alta frequenza che possono irradiarsi e condurre lungo i conduttori. Uno schermo efficace svolge due compiti: intercetta le emissioni irradiate e fornisce un percorso di ritorno a bassa impedenza per le correnti di dispersione ad alta frequenza. Per le installazioni pratiche, trattare sempre la schermatura del cavo come una parte attiva del sistema di messa a terra piuttosto che come una treccia cosmetica: terminarla saldamente all'estremità del convertitore e considerare una seconda terminazione su un pannello o una terra locale per lunghi percorsi per ridurre al minimo l'accumulo di tensione di modo comune.
Terminazione con schermatura single-end e su entrambe le estremità
La terminazione single-end (solo lato azionamento) solitamente riduce le correnti del circuito di terra per percorsi di lunghezza moderata negli impianti industriali; La terminazione su entrambe le estremità migliora l'efficacia della schermatura per le emissioni irradiate su percorsi molto lunghi, ma può introdurre correnti circolanti se la terra dell'impianto è rumorosa. In pratica, valutare la messa a terra del sito e misurare le correnti di dispersione: se si rilevano flussi elevati del circuito di terra, ripristinare il single-end sul convertitore con collegamento locale sull'armadio del motore.

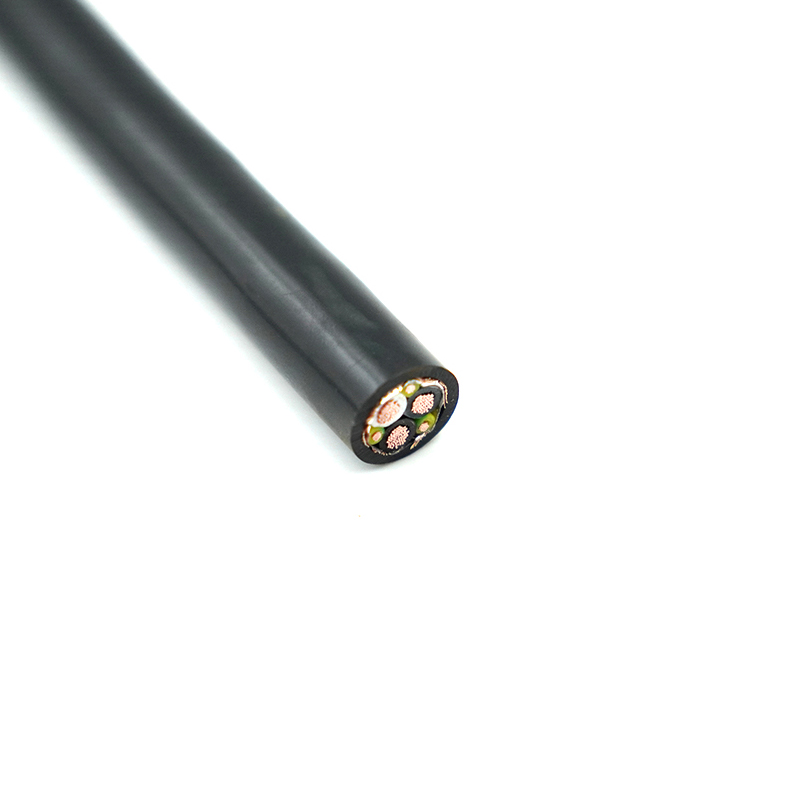

Scelte di costruzione dei cavi e come influiscono sulle prestazioni
Il materiale del conduttore, il tipo di isolamento e la geometria della schermatura cambiano tutti il modo in cui il cavo si comporta con le uscite PWM. I conduttori in rame sono standard; tuttavia, il numero di filamenti e le dimensioni dei singoli filamenti influiscono sulla flessibilità e sugli effetti pelle/prossimità a frequenze più elevate. L'isolamento con bassa costante dielettrica e tangente a bassa perdita riduce l'accoppiamento capacitivo tra i conduttori e abbassa le correnti di carica: questo è importante per cavi lunghi e per azionamenti senza filtri di uscita.
| Tipo di scudo | Attenuazione (HF) | Flessibilità | Uso consigliato |
| Scarico in lamina di alluminio-Mylar | Alto (buona copertura) | Moderato | Corse fisse in cui l'attenuazione HF è importante |
| Treccia di rame stagnato | Moderato (depends on coverage %) | Alto | Instradamento flessibile, gruppi corazzati |
| Combinazione di trecce in lamina | Altoest | Moderato | Ambienti EMI critici e lunghe tirature |

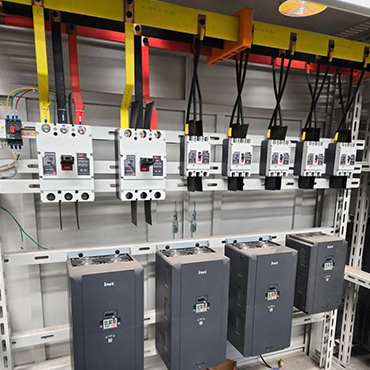

Migliori pratiche di installazione a lungo Cavo VFD corre
- Mantenere la separazione fisica dai cavi sensibili di controllo/comunicazione: se la separazione è impossibile, instradarli cavo del convertitore di frequenza variabile in condotti separati o utilizzare segregazione metallica messa a terra.
- Evitare di arrotolare il cavo in eccesso vicino alle unità; le bobine aumentano l'induttanza e possono causare riflessioni di sovratensione sui terminali del motore.
- Rispettare il raggio di curvatura specificato dal produttore: curve strette possono danneggiare la continuità dello schermo e aumentare lo stress dielettrico, riducendo la durata in caso di stress ripetitivo.
- Implementare punti di messa a terra intermedi per passerelle metalliche molto lunghe monitorando le correnti circolanti; utilizzare ponticelli di collegamento dimensionati per correnti ad alta frequenza, non solo correnti di guasto stazionarie.
Caratteristiche elettriche che contano (e come mitigare i problemi)
Capacità, correnti di carica e riscaldamento del motore
Le capacità del cavo-conduttore e del conduttore-schermatura producono correnti di carica quando il VFD commuta. Le correnti di carica causano ulteriori perdite nel motore e aumentano le letture della corrente di azionamento. Per tratte lunghe, scegliere cavi con capacità per metro inferiore oppure installare filtri dV/dt o filtri di uscita sinusoidali sul convertitore per ridurre la commutazione dv/dt e abbassare la corrente di carica nel motore.
Riflessioni, impedenza dei cavi e sovratensioni ai terminali del motore
I bordi PWM rapidi vedono il cavo come una linea di trasmissione; i disallineamenti tra l'impedenza di uscita del convertitore e l'impedenza caratteristica del cavo creano riflessioni di tensione che appaiono come sovratensioni transitorie sul motore. Le soluzioni includono il controllo dV/dt (snubber, filtri), l'utilizzo di cavi con impedenza adeguata e il mantenimento della lunghezza dei cavi entro i limiti consigliati per l'azionamento (consultare la documentazione dell'azionamento). Per corse ad alta tensione o su lunghe distanze, i reattori di uscita possono anche aiutare a smorzare i riflessi.
Terminazioni dei connettori, armatura e protezione meccanica
La qualità della terminazione della schermatura influisce direttamente sulle prestazioni EMC: ove possibile, utilizzare un contatto schermato continuo a 360° e assicurarsi che il conduttore di drenaggio o la treccia siano saldati o crimpati per mantenere una bassa impedenza. Quando è presente un'armatura (filo o nastro di acciaio), collegarla a terra in uno o entrambi i punti a seconda della pratica di messa a terra del sito. Utilizzare un pressacavo adeguato per evitare la fuoriuscita dello schermo o del conduttore; i guasti meccanici spesso si mascherano da guasti elettrici intermittenti.
Test, certificazioni e perché sono importanti
Le prestazioni verificate tramite test (impedenza, capacità, alto potenziale, continuità della schermatura e test sulle emissioni EMC) garantiscono che i cavi si comportino in modo prevedibile nelle installazioni VFD. Certificazioni come UL e CE indicano la conformità agli standard di sicurezza ed EMC riconosciuti, mentre un robusto sistema di qualità ISO9001 aiuta a mantenere la coerenza tra i lotti di produzione. Produciamo cavo VFD schermato gradi e la nostra fabbrica possiede le certificazioni CCC, UL, ISO9001 e CE: questo ci consente di supportare costruzioni personalizzate con record di test tracciabili quando i progetti lo richiedono.
Modalità di guasto comuni ed elenco di controllo per la risoluzione dei problemi in loco
- Intervento intermittente: verificare terminazioni e continuità degli schermi; I legami scadenti fanno sì che le EMI si accoppiano nei circuiti di controllo causando scatti fastidiosi.
- Correnti elevate nei cuscinetti del motore: verificare le misure di messa a terra dell'albero, ispezionare i collegamenti della schermatura del cavo e prendere in considerazione l'installazione di anelli di messa a terra dell'albero o cuscinetti isolati, ove appropriato.
- Sovratemperatura del motore: misurare la corrente di carica e confrontarla con le curve di riscaldamento del motore; se la carica contribuisce, abbassare la frequenza di commutazione o montare filtri.
- Reclami EMI gravi: eseguire un'indagine del sito con una sonda a campo vicino, rivedere la copertura dello schermo (% di treccia) e prendere in considerazione l'aggiornamento a schermi compositi con treccia di alluminio o l'aggiunta di nuclei di ferrite sul cavo motore.
Se lo desideri, possiamo fornire consigli personalizzati sulla costruzione dei cavi (cordatura del conduttore, tipo di schermatura, composto della guaina) per la tua applicazione: progettiamo e produciamo prodotti personalizzati Cavi motore schermati VFD e può fornire rapporti di prova e certificati su richiesta. Quando l'affidabilità e le prestazioni EMC contano, un cavo appositamente realizzato da un produttore certificato riduce i tempi di messa in servizio e i problemi di manutenzione a lungo termine.
