Tipi di schermatura dei cavi: lamina, treccia, spirale e altro

La schermatura del cavo è uno strato conduttivo avvolto attorno a a cavo I conduttori interni bloccano le interferenze elettromagnetiche (EMI) e le interferenze in radiofrequenza (RFI). I quattro tipi principali di schermatura dei cavi sono la schermatura a lamina, la schermatura intrecciata, la schermatura a spirale (serve) e la schermatura combinata - ciascuno adatto a diversi ambienti, frequenze e requisiti di flessibilità. La scelta del tipo sbagliato può comportare una degradazione del segnale, errori di dati o un guasto completo del sistema, quindi comprendere le differenze è fondamentale prima di specificare qualsiasi cavo per applicazioni industriali, audio o dati.

Schermatura in lamina

La schermatura in lamina è costituita da un sottile strato di alluminio o rame legato a una pellicola di poliestere. Fornisce Copertura al 100%. dei conduttori sottostanti, rendendolo una delle barriere più efficaci contro le EMI ad alta frequenza (tipicamente superiori a 100 kHz).

Come funziona

La lamina metallica agisce come una gabbia di Faraday, riflettendo e assorbendo i campi elettromagnetici in entrata. Un filo di drenaggio corre lungo l'interno della lamina per fornire un percorso di terra continuo, il che è essenziale: la lamina da sola senza messa a terra offre una protezione minima.

Applicazioni tipiche

• Cavi di rete a doppino intrecciato Cat5e e Cat6 (costruzione F/UTP)
• Cavi audio e strumentazione in ambienti di studio
• Cavi dati che corrono vicino a luci fluorescenti o azionamenti a frequenza variabile

Limitazioni

Gli scudi in alluminio sono fragili. Piegature ripetute causano la rottura della lamina e la perdita di continuità. Sono generalmente valutati per solo installazioni statiche o a bassa flessibilità . Lo spessore tipico della lamina varia da 0,025 mm a 0,05 mm: abbastanza sottile da consentire alle sollecitazioni meccaniche di creare rapidamente spazi vuoti nella copertura.

Schermatura intrecciata

Una schermatura intrecciata è tessuta da sottili fili di filo di rame nudo o stagnato in uno schema a rete ad incastro attorno al nucleo del cavo. A differenza della lamina, non offre una copertura del 100%: la copertura tipica della treccia varia da Dall'85% al 98% - ma eccelle in resistenza meccanica e prestazioni a bassa frequenza.

Efficacia della schermatura in base alla frequenza

Gli scudi intrecciati funzionano meglio a frequenze inferiori a 10 MHz. Al di sopra di tale intervallo, le aperture nella treccia consentono il passaggio dei segnali a frequenza più elevata. Per il rumore a bassa frequenza, come l'interferenza della linea elettrica a 50/60 Hz, una treccia con copertura del 90% fornisce un'attenuazione eccellente, spesso superiore a 60 dB a queste frequenze.

Applicazioni tipiche

• Cavi coassiali (RG-58, RG-6) per trasmissione RF e video
• Cavi di controllo industriale soggetti a flessione continua
• Cavi USB, HDMI e altri connettori ad alto ciclo
• Cablaggi militari e aerospaziali dove la durabilità meccanica è fondamentale

Vantaggio chiave: Flex Life

I cavi intrecciati in applicazioni a flessione continua (come bracci robotici o catene portacavi) possono raggiungere milioni di cicli flessibili prima del cedimento, rispetto agli scudi in alluminio che potrebbero rompersi dopo poche centinaia. Ciò rende la calza la scelta standard ovunque i cavi si muovano continuamente.

Protezione a spirale (servizio).

La schermatura a spirale, chiamata anche schermatura di servizio o schermatura elicoidale, avvolge i trefoli in un'elica stretta attorno al nucleo del cavo anziché intrecciarli in una rete. Il risultato è uno schermo altamente flessibile con tassi di copertura simili a quelli intrecciati ( 95–98% ), ma con caratteristiche meccaniche ed elettriche diverse.

Compromesso tra flessibilità e stabilità

Gli schermi a spirale sono i più flessibili tra tutti i tipi di schermi, il che li rende ideali per cavi microfonici portatili, cavi per cuffie e altre applicazioni flessibili a mano. Tuttavia, lo stiramento del cavo provoca l'apertura dell'elica, riducendo la copertura e aumentando l'impedenza. Gli schermi a spirale non devono mai essere utilizzati in applicazioni in cui il cavo verrà teso .

Applicazioni tipiche

• Cavi audio professionali (cavi microfonici XLR, cavi per strumenti)
• Cavi per dispositivi medici che richiedono avvolgimenti e svolgimenti ripetuti
• Cavi per utensili portatili e cavi per apparecchiature portatili

Schermatura combinata

Gli scudi combinati impilano due o più tipi di schermatura per risolvere i limiti di ogni singolo metodo. La combinazione più comune è treccia di lamina , ma esistono anche costruzioni a spirale e doppia treccia.

Treccia in lamina: il cavallo di battaglia del settore

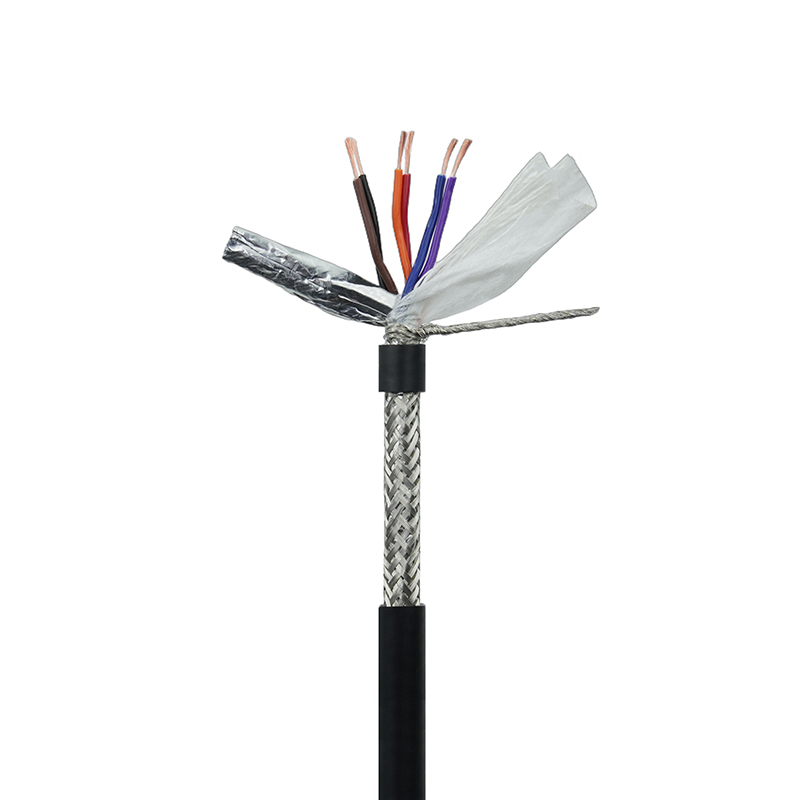

In questa costruzione, uno strato di lamina fornisce una copertura del 100% per il rumore ad alta frequenza, mentre una treccia esterna fornisce integrità strutturale e attenuazione a bassa frequenza. Questa combinazione è comune nei cavi dati ad alte prestazioni come Cat7 (S/FTP) , dove le singole coppie sono schermate con un foglio e il cavo complessivo ha una schermatura esterna intrecciata. L'efficacia di schermatura tipica in questa configurazione supera 90dB in un'ampia gamma di frequenze.

Doppia treccia

Due strati intrecciati, spesso avvolti in direzioni opposte, vengono utilizzati nei cavi coassiali RF impegnativi (come RG-11 o alcuni coassiali con classificazione plenum) dove sono richieste la massima schermatura a bassa frequenza e protezione meccanica. Gli angoli di disposizione opposti migliorano inoltre la resistenza del cavo al degrado dell'impedenza di trasferimento nel tempo.

Applicazioni tipiche

• Reti dati ad alta velocità in ambienti industriali elettricamente rumorosi
• Cavi broadcast e RF che richiedono schermatura a banda larga e resistenza alla flessibilità
• Cavi per strumentazione aerospaziale, di difesa e medica

Confronto dei tipi di schermatura dei cavi

La tabella seguente riassume le caratteristiche chiave di ciascun tipo di schermatura per aiutare nella scelta:

Spiegazione delle valutazioni di copertura dello scudo

La copertura dello scudo non è la stessa cosa dell’efficacia dello scudo. La copertura è una misura geometrica: quale percentuale della superficie del conduttore sottostante è avvolta dal materiale dello schermo. L'efficacia (misurata in dB) descrive quanto lo schermo attenua effettivamente un segnale interferente.

Uno schermo in lamina con copertura al 100% può fornire solo 40–50 dB di attenuazione alle basse frequenze perché la pellicola sottile ha una resistenza maggiore. Una schermatura intrecciata con una copertura del 90% può raggiungere 60 dB o più alle stesse frequenze perché la treccia di rame ha un'impedenza di trasferimento inferiore. Valutare sempre i dati sull'efficacia della schermatura insieme alle percentuali di copertura quando si confrontano i cavi .

Radicamento: il fattore più spesso trascurato

Nessun tipo di schermatura funziona correttamente senza un'adeguata messa a terra. Uno schermo senza messa a terra può effettivamente peggiorare le prestazioni EMI agendo come un'antenna che accoppia le interferenze ai conduttori del segnale. L'approccio corretto alla messa a terra dipende dall'applicazione:

• Messa a terra a un'estremità (solo all'estremità sorgente): consigliato per cavi di segnale audio e analogici per evitare loop di terra. Comune nelle installazioni XLR bilanciate.
• Messa a terra su entrambe le estremità : Necessario per i cavi dati ad alta frequenza (Ethernet, coassiale) per fornire un percorso di ritorno a bassa impedenza alle frequenze RF. I cavi Cat6A e Cat7 richiedono la messa a terra di entrambe le estremità per soddisfare le prestazioni di schermatura nominali.
• Messa a terra multipunto : Utilizzato in lunghe tratte industriali per impedire l'accumulo di potenziali di terra differenziali lungo la lunghezza del cavo.

In uno studio del 2019 sulle installazioni Ethernet industriali, oltre il 40% dei guasti legati alle EMI sono stati attribuiti a un'errata messa a terra dello schermo piuttosto che un tipo di schermatura inadeguato, rafforzando il fatto che le migliori specifiche del cavo sulla carta falliranno senza una corretta pratica di terminazione.

Come scegliere il giusto tipo di schermatura del cavo

Utilizzare i seguenti punti decisionali per restringere la schermatura appropriata per una determinata installazione:

1. Identificare la frequenza di interferenza: L'EMI ad alta frequenza superiore a 100 kHz richiede una schermatura a lamina o combinata. Le interferenze magnetiche a bassa frequenza provenienti da motori o linee elettriche richiedono una schermatura intrecciata.
2. Valutare i requisiti flessibili: Le corse fisse statiche tollerano il foil. La flessibilità continua della macchina richiede una treccia. La flessibilità della mano umana (audio, medica) funziona meglio con la spirale.
3. Verifica la compatibilità del connettore: Gli scudi intrecciati terminano facilmente con gusci posteriori e morsetti standard. La lamina richiede una terminazione del cavo di drenaggio: se i connettori non supportano un cavo di drenaggio, riconsidera il tipo di schermatura.
4. Esaminare gli standard applicabili: In alcuni settori, i requisiti di schermatura sono obbligatori. Ad esempio, gli standard EMC IEC 61000-4 e MIL-DTL-17 per il cavo coassiale militare specificano i livelli minimi di prestazioni di schermatura che limitano le opzioni.
5. Considerare il costo totale di installazione: I cavi con schermatura combinata costano il 30–60% in più rispetto agli equivalenti con schermatura singola. Per ambienti benigni, questo premio non è giustificato: riservatelo a condizioni EMI veramente ostili.
