Design e flessibilità del conduttore: numero di trefoli, diametro e compromessi

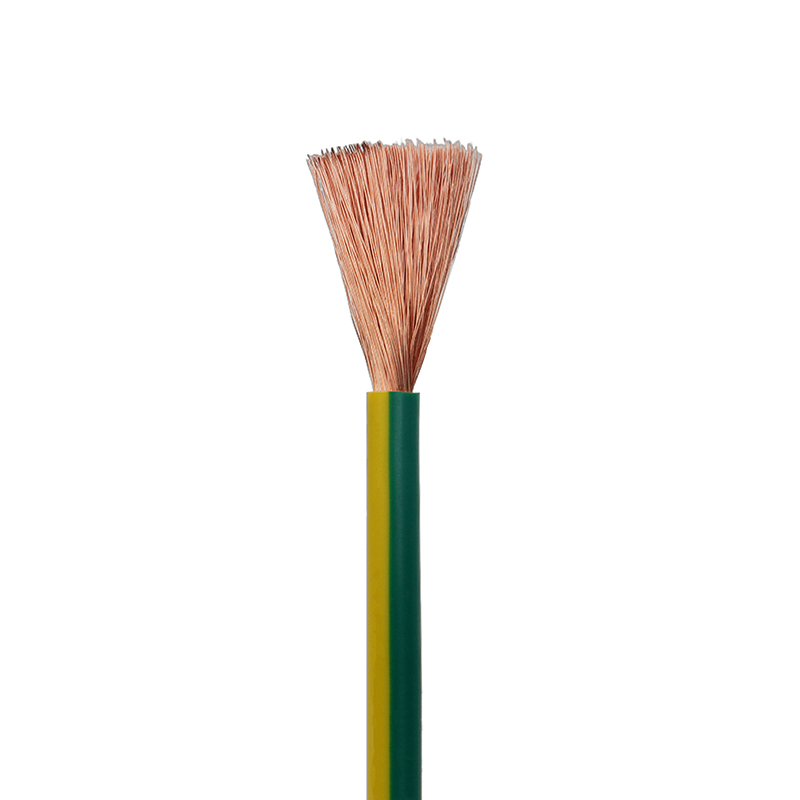

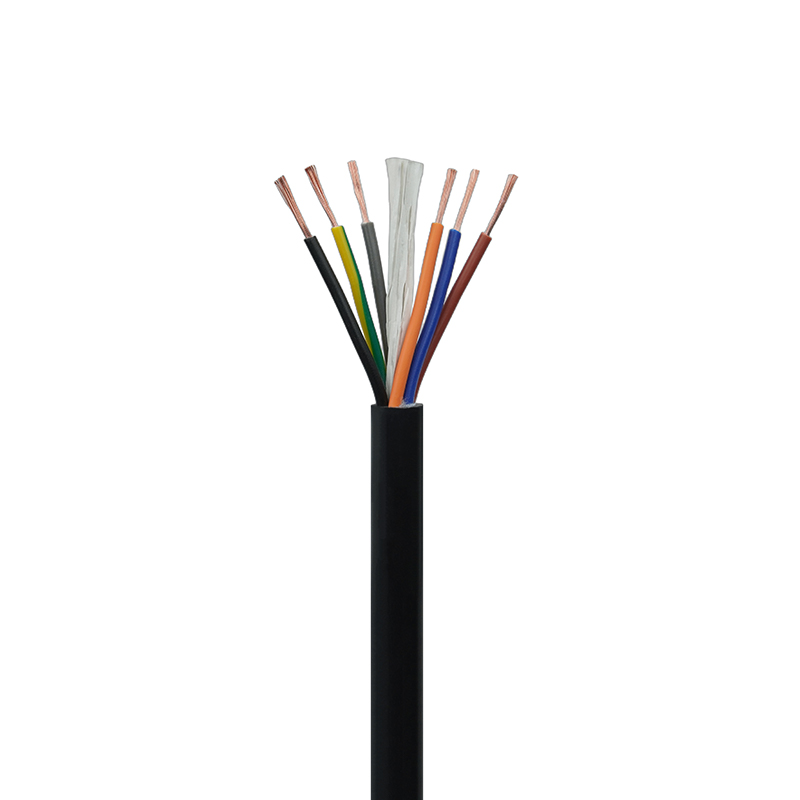

Per cavi con anima in rame isolati e sotto guaina in PVC il comportamento meccanico ed elettrico inizia con la geometria del conduttore. L'aumento del numero di fili (molti fili sottili rispetto a pochi fili spessi) migliora la flessibilità e la resistenza alla fatica sotto cicli di flessione ripetuti, ma modifica leggermente la resistenza CC a causa dell'ossidazione superficiale e dell'area di contatto nelle terminazioni. In termini pratici, per un cavo schermato flessibile utilizzato in macchinari in movimento o nella robotica, i progettisti comunemente passano dalla cordatura di Classe 2/5 alla cordatura più fine di Classe 6/7. Ciò riduce il raggio di curvatura minimo e riduce drasticamente l'incrudimento del conduttore in caso di flessioni ripetute.

Regole pratiche di selezione

• Se il cavo deve flettersi continuamente (ad esempio, catena portacavi), scegliere un numero di trefoli più elevato e valutare la durata della flessione a >1 milione di cicli.
• Per fixed wiring with occasional bending, coarser strands reduce cost and simplify terminations.
• Quando si dimensiona per la caduta di tensione, utilizzare la resistenza del conduttore alla temperatura operativa (non a temperatura ambiente): i conduttori a trefoli si riscaldano più velocemente sotto carico.

Spessore dell'isolamento, tensione nominale e considerazioni termiche

I sistemi di isolamento in PVC sono specificati sia dalla loro resistenza elettrica che dalla classe termica. Lo spessore influisce direttamente sulla rigidità dielettrica, ma le proprietà termiche del composto determinano la capacità di trasporto di corrente e l'ambiente ammissibile. Per i cavi flessibili schermati utilizzati vicino a fonti di calore, selezionare composti in PVC formulati per temperature di funzionamento continuo più elevate (ad esempio, composti nominali a 90°C) e considerare un isolamento più spesso per i margini di sovratensione transitoria.

Suggerimenti di progettazione per migliorare le prestazioni

• Specificare lo spessore dell'isolamento in base alle tabelle IEC/NEC per la classe di tensione prevista e aggiungere il 10–20% quando la protezione dai transitori è un problema.
• Laddove la dissipazione del calore è limitata (cavi in ​​bundle), ridurre la portata e considerare gli stabilizzatori termici nel composto di PVC.
• Le formulazioni in PVC stabilizzato ai raggi UV o i rivestimenti esterni aggiuntivi aiutano all'esterno; in caso contrario, il PVC si infragilisce se sottoposto a una lunga esposizione ai raggi UV.

Materiali della guaina, ritardanti di fiamma e resistenza ambientale

Le guaine standard in PVC offrono una buona resistenza all'abrasione e un buon rapporto costo-efficacia, ma la loro formulazione del composto controlla l'infiammabilità, la densità del fumo e la tossicità. Per le applicazioni industriali e negli spazi pubblici, talvolta sono necessarie alternative a basso contenuto di fumi e senza alogeni (LSZH); tuttavia LSZH sacrifica una certa resistenza all'olio/all'abrasione rispetto alle miscele di PVC ingegnerizzato. Quando si specifica un cavo isolato e rivestito in PVC con anima in rame, chiarire se il progetto richiede test di fiamma come i test con vassoio verticale IEC 60332-1/3 o UL 1581: ciascun test mira a comportamenti di incendio diversi.

Quando insistere su guaine speciali

• Trasporti pubblici, tunnel o spazi chiusi: richiedere LSZH o PVC testato a bassa emissione di fumi.
• Installazione esterna: utilizzare miscele di PVC stabilizzate ai raggi UV e resistenti alle intemperie o una guaina aggiuntiva in TPU/PE.
• Aree industriali ricche di petrolio: scegliere rivestimenti esterni in PVC o elastomero resistenti all'olio per evitare rammollimenti e rigonfiamenti.

Metodi di schermatura per il controllo EMI: lamina, treccia e costruzioni combinate

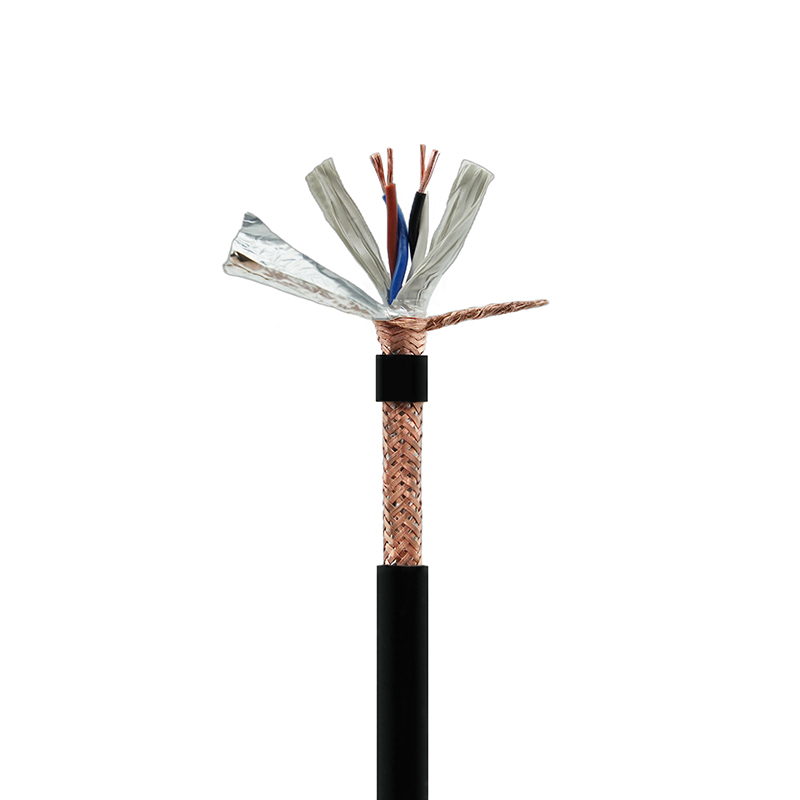

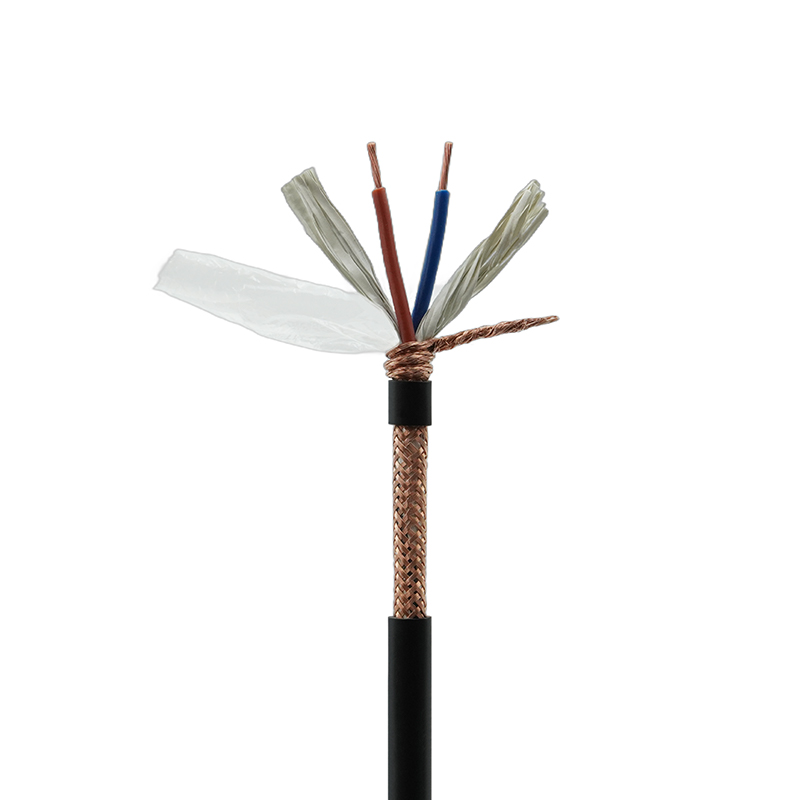

La scelta dello scudo deve bilanciare copertura, flessibilità e pratica di radicamento. La lamina (alluminio/poliestere) fornisce una copertura del 100% ed è eccellente alle alte frequenze, ma è meccanicamente fragile e riduce la durata della flessibilità se utilizzata da sola su cavi in ​​movimento. Le schermature a treccia (rame stagnato) offrono robustezza meccanica e buone prestazioni a bassa frequenza, ma la copertura tipica varia dal 60 al 95%; una maggiore copertura aumenta la rigidità. Una treccia in lamina combinata (sottotreccia in lamina) offre la migliore protezione a banda larga pur mantenendo una ragionevole flessibilità.

Pratiche di terminazione e messa a terra dello schermo

La corretta terminazione della schermatura preserva i vantaggi della schermatura: terminare a un'estremità per le linee di segnale per evitare anelli di terra; per cavi di alimentazione o lunghi, potrebbero essere necessari schermi incollati su entrambe le estremità con messa a terra controllata. Utilizzare cavi di drenaggio compressi o saldati per collegamenti a bassa impedenza; le terminazioni meccaniche crimpate sono comuni ma devono essere verificate con test di continuità e di trazione. Quando si instrada attraverso gli alloggiamenti dei connettori, mantenere la continuità della schermatura con gusci metallici o morsetti di schermatura dedicati per ridurre al minimo le emissioni irradiate.

Pratiche di installazione: raggio di curvatura, bloccaggio e pressacavo

Gli errori di installazione sono una causa frequente di guasto prematuro del cavo. Per i cavi isolati in PVC con anima in rame, rispettare le regole relative al raggio di curvatura minimo basate sulla struttura del cavo (i cavi flessibili spesso specificano un diametro del cavo 4× per l'uso dinamico, le installazioni statiche possono consentire 8×). Una pressione di serraggio eccessiva deforma l'isolamento e può creare punti caldi in cui si concentra la fatica. Utilizzare ingressi premistoppa di dimensioni adeguate, fissare morsetti a vite con cuscinetti protettivi e fornire circuiti di servizio dove avviene il movimento.

• Seguire sempre il raggio di curvatura dinamico specificato dal produttore; in caso di dubbio, aumentare il raggio anziché diminuirlo.
• Evitare spigoli vivi nei punti di ingresso: utilizzare anelli di tenuta o flange arrotondate per evitare sfregamenti.
• Per moving installations, route cables in dedicated trays or conduits to separate them from fixed wiring and sources of abrasion.

Test, tracciabilità e certificazioni: cosa aspettarsi da un fornitore affidabile

Un fornitore affidabile di cavi fornirà test di fabbrica documentati: resistenza del conduttore, test ad alto potenziale (hipot), resistenza di isolamento, continuità della schermatura e test meccanici per la durata della flessione, quando applicabile. La tracciabilità (numeri di lotto, certificati dei materiali) e le certificazioni di terze parti come CCC, UL, ISO9001 e CE sono segnali importanti di controllo e conformità dei processi. Per build personalizzate, richiedi report sui test di fabbrica e piani di test build-to-order che riflettano le sollecitazioni elettriche e meccaniche della tua applicazione.

Prove di fabbrica consigliate per cavi flessibili schermati

• Resistenza CC e continuità del conduttore: verificare la sezione e la cordatura.
• Test di alta tensione tra conduttore e schermatura/terra per confermare l'integrità dell'isolamento.
• Verifica della continuità dello schermo e della copertura (elettrica visiva) e misurazione della copertura della treccia ove applicabile.
• Campionamento della vita flessibile per cavi dinamici, con controlli elettrici post-flessione per individuare i filamenti rotti.

In qualità di produttore, mi assicuro che Junshuai esegua questi test chiave nei nostri laboratori interni e possa fornire copie di certificazione su richiesta: le nostre avanzate apparecchiature di produzione e test, combinate con le credenziali CCC, UL, ISO9001 e CE, ci consentono di personalizzare e convalidare i cavi secondo specifiche rigorose.

Considerazioni sulla personalizzazione per applicazioni speciali

Quando i progetti vanno oltre gli articoli standard del catalogo, i punti pratici di personalizzazione includono: metallurgia dei conduttori alterata (rame privo di ossigeno per basso rumore), rivestimenti interni colorati o numerati per un'identificazione sul campo semplificata, costruzioni ibride che combinano coppie di potenza e segnale con schermatura condivisa e rivestimenti esterni su misura per la resistenza chimica. Ogni modifica influisce sul comportamento meccanico, elettrico ed EMC, pertanto è essenziale un piano di verifica della progettazione controllata.

Domande da definire prima di ordinare una corsa personalizzata

• Il cavo sarà statico, si fletterà occasionalmente o si muoverà continuamente?
• Ci sono esposizioni ambientali (olio, raggi UV, sostanze chimiche, nebbia salina)?
• Quali livelli di attenuazione EMC sono richiesti nelle bande di frequenza?
• La tracciabilità, il test sui lotti o l'etichettatura personalizzata sono richiesti per motivi normativi?

Lavoriamo direttamente con i clienti per rispondere a queste domande e produrre specifiche su misura, se hai bisogno di soluzioni personalizzate Cavo flessibile schermato con guaina isolato in PVC , posso guidarti attraverso i compromessi e fornire la documentazione dei test di fabbrica per soddisfare la tua applicazione.
