Principali caratteristiche prestazionali dei cavi piatti per ascensori nei sistemi di movimento verticale

Costruzione del conduttore e perché il numero di trefoli è importante

Cavi piatti per ascensori fare affidamento su conduttori in rame a trefolo sottile per sopravvivere al movimento verticale continuo e alla flessione frequente. Aumentando il numero di trefoli si riduce lo stress di flessione su ogni singolo filamento, riducendo così la probabilità di rottura del conduttore sotto carichi ciclici. Per le applicazioni con raggi di curvatura stretti nei punti della puleggia o dove il cavo si avvolge su piccole bobine, la cordatura extra fine e le direzioni di avvolgimento bilanciate riducono lo sfregamento interno e aiutano a mantenere una resistenza di contatto costante per tutta la vita del cavo.

Geometria piana: efficienza spaziale e comportamento meccanico

La sezione trasversale piatta è scelta per ridurre al minimo l'utilizzo dello spazio sull'albero e per evitare torsioni o aggrovigliamenti durante la corsa verticale. Le costruzioni appiattite modificano l'asse neutro del cavo e le caratteristiche di flessione rispetto ai cavi rotondi; consentono una struttura complessiva più piccola mantenendo stabili i percorsi dei singoli conduttori. Tuttavia, la geometria piatta concentra le forze di taglio sull'isolamento interconduttore agli estremi della curvatura, quindi i progettisti devono verificare l'adesione dell'interstrato, lo spessore dell'isolamento e qualsiasi caratteristica di scarico della tensione per evitare la delaminazione nel servizio a lungo termine.

Materiali della guaina e resilienza ambientale

La scelta della guaina, solitamente PVC resistente all'olio o composti di gomma resistenti all'invecchiamento, determina direttamente la resistenza del cavo ai contaminanti dell'albero, all'umidità e ai cicli di temperatura. I composti in PVC offrono prestazioni dielettriche costanti e facilità di estrusione, mentre le guaine in gomma forniscono flessibilità a bassa temperatura e resistenza meccanica superiori. Nei vani ascensore con apparecchiature idrauliche, selezionare formulazioni resistenti all'olio per prevenire rigonfiamenti e rammollimenti; nei pozzi esposti ai raggi UV attraverso pannelli di vetro o all'ozono forte, preferire miscele di gomma con antiozonanti per una maggiore durata.

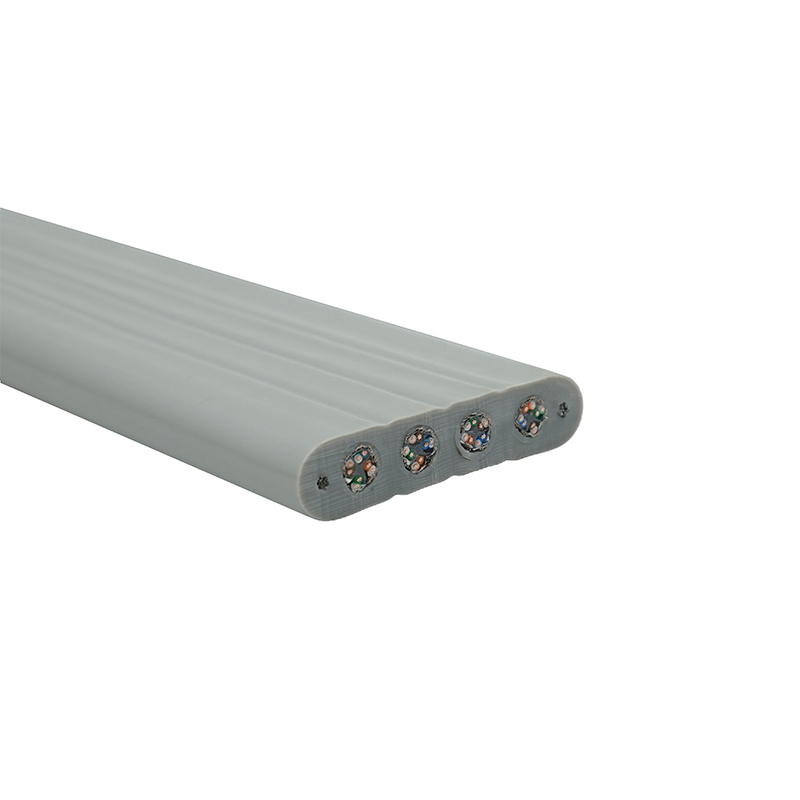

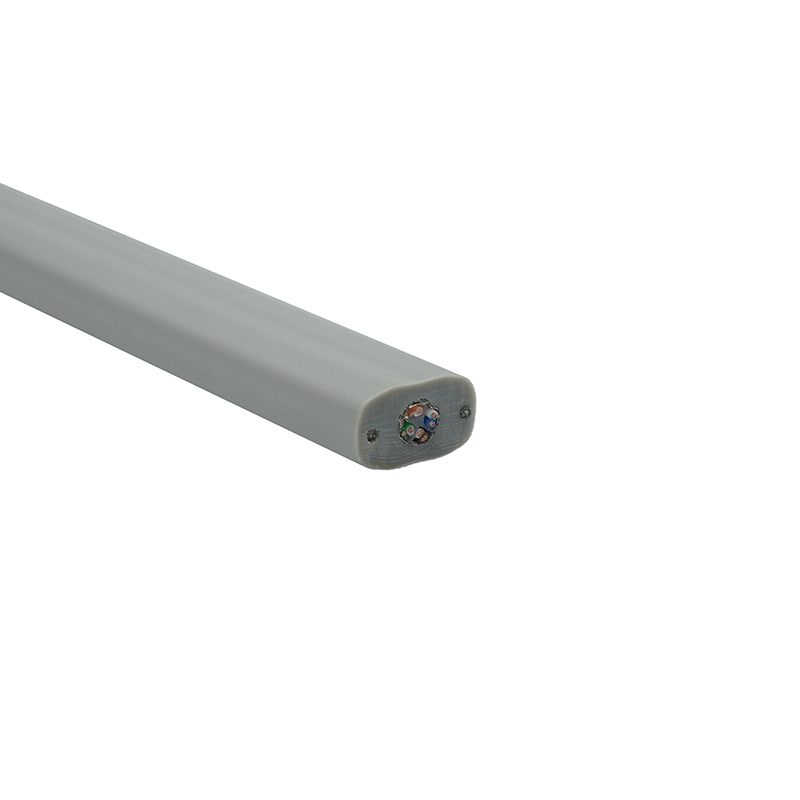

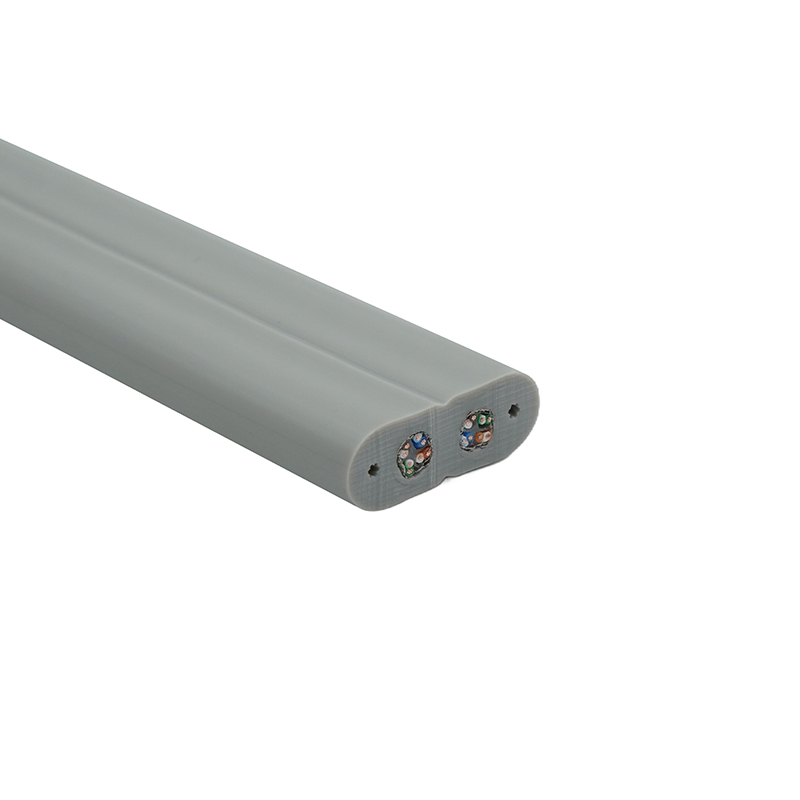

Integrità del segnale e coppie di dati integrate (opzioni flat Cat6)

I moderni sistemi di ascensori combinano potenza, controllo e canali dati ad alta velocità. L'integrazione di coppie flat in stile Cat6 richiede una geometria controllata della coppia, una torsione coerente della coppia e un'attenta separazione dai conduttori di alimentazione per limitare la diafonia e mantenere le prestazioni NEXT/FLR (near-end/far-end return loss). Quando si specificano cavi piatti per ascensori Cat6, richiedere rapporti sull'impedenza tra 1 e 250 MHz, numeri di accoppiamento coppia-coppia e test di continuità del campione dopo i cicli di flessione per confermare che le prestazioni dei dati sopravvivono allo stress meccanico.

Protezione meccanica, resistenza all'abrasione e montaggio sull'albero

L'abrasione causata dai bordi delle pulegge, dalle rotaie di guida o dagli ambienti carichi di polvere è un meccanismo di guasto frequente. Scegli cavi con strati esterni rinforzati o considera l'aggiunta di manicotti antiabrasione esterni nei punti di usura noti. L'hardware di montaggio (morsetti, guide e anelli di tenuta) deve essere selezionato per adattarsi al profilo piatto; i morsetti arrotondati o i canali rivestiti riducono il carico puntuale. Si noti che le aggiunte protettive modificano i requisiti del raggio di curvatura e possono aggiungere rigidità; convalidare l'assemblaggio sotto profili di movimento rappresentativi prima dell'installazione.

Sicurezza elettrica e prestazioni antincendio

I cavi dell'ascensore devono soddisfare gli standard relativi a fuoco, fumo e tossicità relativi ai regolamenti edilizi nella giurisdizione di installazione. Le formulazioni ritardanti di fiamma e le alternative a basso contenuto di fumi e senza alogeni (LSZH) riducono il rischio durante un evento di incendio. Confermare sempre le prestazioni antincendio richieste e richiedere al fornitore i dati dei test, come la diffusione verticale della fiamma e l'emissione di fumo, perché le formulazioni delle guaine che migliorano la flessibilità o la resistenza all'olio possono influenzare il comportamento della fiamma.

Prove a fatica e verifica del ciclo di vita

Specificare test di durata flessibile che emulino la lunghezza della corsa, la velocità e il conteggio dei cicli previsti dell'ascensore. I dati di laboratorio standardizzati sono utili, ma nulla sostituisce un test del ciclo di lavoro che rispecchia il profilo di movimento del mondo reale dell’installazione. Richiedere rapporti di prova che mostrino l'integrità del conduttore, la resistenza di isolamento e la trasmissione del segnale prima e dopo un numero definito di cicli; confrontare i cicli di test con i cicli annuali previsti per stimare gli intervalli di sostituzione e pianificare la manutenzione preventiva.

Considerazioni su schermatura, messa a terra ed EMI

Laddove le linee di monitoraggio o comunicazione sensibili corrono accanto all'alimentazione, la schermatura integrata o le coppie schermate discrete riducono al minimo le interferenze elettromagnetiche. I cavi piatti possono includere schermature in lamina o treccia, ma la terminazione della schermatura e la messa a terra continua lungo il percorso del cavo sono essenziali per mantenerne l'efficacia. Valutare la percentuale di copertura della schermatura e la resistenza del cavo; terminazioni inadeguate o contatti schermati intermittenti durante la flessione degraderanno l'immunità alle fonti di rumore esterne.

Ispezione, manutenzione e diagnostica in loco

• Ispezione visiva: verificare la presenza di tagli sulla guaina, segni di schiacciamento, indurimento superficiale o scolorimento indicativi di attacco chimico o esposizione all'ozono.
• Test di piegatura: eseguire una leggera piegatura a freddo per rilevare l'infragilimento; la ridotta flessibilità spesso precede la fessurazione sotto carico.
• Controlli elettrici: misura la resistenza di isolamento e la continuità per ciascun conduttore e la continuità della schermatura dopo cicli programmati o eventi sospetti.
• Conservazione dei registri: documenta il percorso dei cavi, i punti di usura identificati e la cronologia delle sostituzioni per perfezionare le specifiche e gli appalti futuri.

Qualifiche, certificazioni e tracciabilità dei fornitori

I fornitori in possesso delle certificazioni CCC, UL, ISO9001 e CE in genere dimostrano controlli di produzione coerenti e accesso ai laboratori di test pertinenti. Per i sistemi di ascensori critici, è necessaria la tracciabilità dei materiali, i risultati dei test campione per le prestazioni di flessibilità e fiamma e opzioni di ispezione in fabbrica. Quando si ordina personalizzato cavi mobili piatti per ascensori , richiedono un'esecuzione del prototipo con risultati dei test firmati per evitare sorprese nelle consegne di produzione di massa.

Confronto rapido: guaine in PVC vs guaine in gomma per cavi piatti per ascensori

Consigli pratici sull'approvvigionamento per progetti di ascensori

Prima di affidarsi a un fornitore di cavi, allinearsi alla lunghezza della corsa dell'ascensore, alla velocità, all'ambiente e al conteggio dei cicli previsti. Richiedi lunghezze campione testate per le prestazioni sia elettriche che meccaniche, insisti sui risultati documentati dei test di flessione e fiamma e conferma le prestazioni di schermatura e accoppiamento quando sono richiesti canali dati integrati. Per esigenze specifiche, come cavi piatti per ascensori Cat6 o maggiore resistenza all'olio, collabora con produttori esperti in cavi mobili personalizzati e che possono fornire certificati di test tracciabili e campioni rappresentativi prima della produzione completa.
