Produttori di cavi informatici schermati complessivi ignifughi

Scelte dei materiali per cavi per computer ignifughi e compromessi pratici

Quando si progetta un cavo per computer ignifugo, la scelta tra PVC, LSZH (Basso Smoke Zero Halogen), miscele di polietilene prive di alogeni e fluoropolimeri ad alte prestazioni (ad esempio PTFE) determina sia le prestazioni al fuoco che l'utilizzabilità a lungo termine. Le formulazioni di PVC sono economiche e possono ottenere un buon comportamento autoestinguente con gli additivi, ma possono produrre gas corrosivi e fumo denso quando bruciano. I composti LSZH riducono significativamente i gas di scarico tossici/nocivi e la densità dei fumi, aspetto importante per gli spazi chiusi come i data center e i trasporti pubblici. Il PTFE e i relativi fluoropolimeri forniscono la migliore resistenza termica e alla fiamma (temperature di uso continuo ed eccellente resistenza all'arco) ma a costi più elevati e con diversa rigidità di installazione. Raccomando di selezionare il livello minimo di prestazione della fiamma che soddisfi comunque la regolamentazione locale e le priorità operative; Noi di Junshuai guidiamo i clienti verso miscele LSZH economicamente vantaggiose per installazioni interne e rivestimenti in fluoropolimero per ambienti difficili.

Standard e metodi di prova da specificare (con criteri pratici di accettazione)

Richiedere uno standard specifico per l'acquisto evita ambiguità. Per la propagazione della fiamma e del fumo, test comuni e come utilizzarli nelle specifiche:

• UL94: utilizzare V0 o migliore per l'accettazione di piccoli campioni/componenti; V0 indica un breve bagliore residuo e assenza di gocciolamenti fiammeggianti.
• Serie IEC 60332: specificare la propagazione verticale della fiamma su un singolo cavo (IEC 60332-1) più test di fiamma di gruppo (IEC 60332-3) per installazioni in bundle.
• IEC 61034 / EN 61034: Misurazioni della densità del fumo: richiedono un valore massimo di densità ottica per spazi chiusi.
• Classificazione EN 50525/CPR (UE): ove applicabile, includere CPR Euroclass (ad esempio, B2ca, Cca) nei requisiti di appalto.

Criteri pratici di accettazione: specificare sia lo standard di prova che le soglie numeriche di superamento (ad esempio, IEC 61034 d _massimo ≤ 0,65, UL94 V0). Ciò evita che i fornitori citino una conformità ambigua.

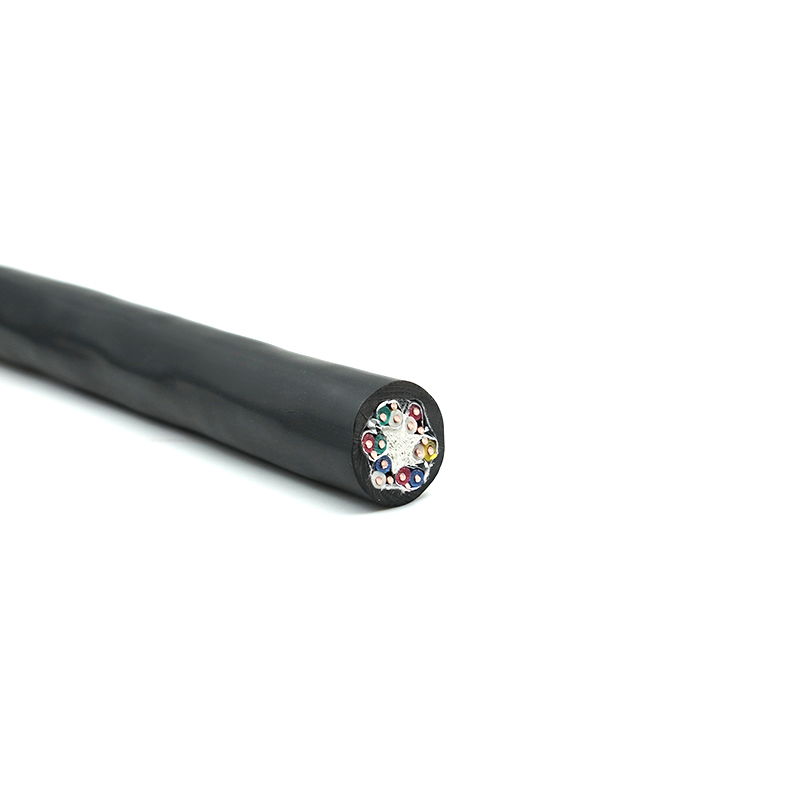

Cavo per computer completamente schermato : dettagli costruttivi che contano

"Schermatura complessiva" significa che l'intero fascio di cavi ha uno strato conduttivo continuo (lamina, treccia o entrambi) attorno a tutti i nuclei isolati. Scelte chiave di costruzione e perché sono importanti:

• Schermatura in lamina (alluminio/poliestere): fornisce una copertura del 100% a basso costo ed è efficace contro le interferenze ad alta frequenza ma ha una resistenza meccanica e una resistenza allo strappo limitate.
• Schermatura a treccia (rame stagnato): offre ottima robustezza meccanica e continuità di terra; la percentuale di copertura della treccia (ad esempio, 60–95%) determina la schermatura a bassa frequenza.
• Treccia in lamina combinata: utilizza una lamina per una copertura completa e una treccia per resistenza meccanica e messa a terra: consigliata per ambienti EMI critici.
• Filo di terra: un conduttore in rame stagnato a trefolo che entra in contatto con la schermatura e rende la terminazione semplice: richiedere sempre la dimensione e il numero di fili corrispondenti all'hardware di terminazione.

Terminazione e messa a terra dello schermo: migliori pratiche pratiche

Uno scudo è efficace solo se terminato correttamente. Per cavi per computer completamente schermati:

• Utilizzare una strategia di messa a terra a punto singolo dedicata per le lunghe tratte per evitare loop di terra; legare lo schermo al telaio o alla terra protettiva a un'estremità, ove possibile.
• Quando entrambe le estremità devono essere messe a terra (requisiti dell'edificio), includere un'induttanza di modo comune o resistori di collegamento per controllare le correnti circolanti.
• Assicurarsi che il filo di drenaggio sia sufficientemente lungo e pre-stagnato per collegamenti a saldare o a crimpare; specificare kit di terminazione o puntali nei documenti di appalto.

Mitigazione EMI/EMC: progettazione a livello di cavo e misure a livello di sistema

La scelta del cavo riduce le emissioni irradiate e condotte ma deve essere combinata con le pratiche del sistema:

• Geometria della coppia twistata: mantenere lunghezze di disposizione delle coppie coerenti per preservare il rifiuto della modalità differenziale; evitare di accoppiare coppie ad alta velocità con conduttori di potenza rumorosi nella stessa schermatura complessiva.
• Percorsi di drenaggio e collegamenti: instradare i cavi di drenaggio lungo un unico piano ed evitare curve strette; collegamento a un punto del telaio a bassa impedenza.
• Instradamento dei cavi: cavi di segnale/sensibili separati da azionamenti ad alta potenza o a frequenza variabile; incrociarsi ad angolo retto quando inevitabile.

Considerazioni sulla progettazione termica e meccanica per cavi per computer ignifughi

L'isolamento e lo spessore del rivestimento influiscono sia sulla dissipazione termica che sulle prestazioni della fiamma. Guida pratica:

• Dimensioni e isolamento del conduttore: conduttori più grandi riducono I ² Perdite R ma richiedono un isolamento più spesso per mantenere la rigidità dielettrica; verificare la portata in condizioni raggruppate (si applicano fattori di declassamento).
• Flessibilità del rivestimento rispetto alle prestazioni alla fiamma: l'elevata resistenza alla fiamma spesso aumenta la rigidità: per installazioni su vassoio o plenum, specificare un raggio di curvatura minimo e testare la flessibilità alla temperatura di installazione.
• Invecchiamento: i raggi UV, il calore e l’esposizione chimica accelerano l’infragilimento dei polimeri. Richiedere i dati dei test di invecchiamento accelerato (ad esempio, % di ritenzione a trazione dopo 1.000 ore a 85°C) per applicazioni di lunga durata.

Tossicità del fumo e compromessi senza alogeni: scegliere per la sicurezza umana

La densità del fumo è solo un parametro; la composizione del gas durante la combustione è fondamentale per la sicurezza degli occupanti. I materiali alogenati rilasciano gas corrosivi (HCl, HBr) che possono danneggiare i componenti elettronici e ferire le persone. I cavi LSZH o privi di alogeni riducono tale rischio ma a volte sacrificano la facilità di lavorazione e aumentano i costi. Per gli spazi interni critici (sale di controllo, ospedali, interni di aerei), insistere sia sulla classificazione a basso contenuto di fumo che su quella priva di alogeni e richiedere ai fornitori i rapporti di sicurezza MSDS e i rapporti sui test sui prodotti di combustione.

Tabella comparativa: materiali della giacca e proprietà chiave

Raccomandazioni di installazione per ridurre al minimo il rischio di incendio e di EMI

I controlli pratici dell'installazione riducono sia la propagazione dell'incendio che le interferenze:

• Evitare di raggruppare strettamente i cavi di alimentazione e dati ad alta velocità a meno che non venga utilizzata una separazione o un condotto schermato; il calore proveniente dai conduttori di alimentazione può accelerare il degrado del rivestimento.
• Mantenere i limiti di riempimento delle passerelle portacavi e utilizzare materiali antifuoco negli attraversamenti di pareti/soffitti con materiali compatibili con la chimica del rivestimento.
• Documentare i punti terminali della protezione e includere uno schema di etichettatura su entrambe le estremità dei percorsi per facilitare la manutenzione futura e prevenire il distacco accidentale.

Invecchiamento, ispezione e gestione del ciclo di vita

Pianificare la fine del ciclo di vita: i polimeri si infragiliscono, gli schermi si corrodono e l'isolamento può sviluppare microfessure che degradano le prestazioni EMI. Programma consigliato:

• Ispezioni visive periodiche (ogni 2–5 anni a seconda dell'ambiente) per individuare crepe, scolorimento o delaminazione del rivestimento.
• Controlli elettrici a campione: resistenza di isolamento e continuità del drenaggio/schermo per verificarne l'integrità dopo l'installazione e dopo qualsiasi evento (sovratemperatura, allagamento).
• Conserva un registro di tracciabilità delle parti (numeri di lotto, rapporti dei fornitori): ciò consente una sostituzione mirata se un lotto specifico mostra un invecchiamento accelerato.

Specificazione del cavo per computer ignifugo e del cavo per computer schermato complessivamente: una lista di controllo per l'approvvigionamento

Utilizza questo elenco di controllo condensato nelle richieste di offerta per ottenere preventivi mele-mele:

• Sono richiesti riferimenti standard esatti (ad esempio, IEC 60332-1, UL94 V0, EN 61034) e soglie di superamento numeriche.
• Tipo e copertura della schermatura (% lamina,% treccia), dimensione e posizione del filo di drenaggio.
• Materiale della camicia, requisiti di assenza di alogeni e temperatura operativa continua.
• Tabelle di declassamento della portata per l'installazione in bundle e il riempimento massimo consigliato del vassoio.
• Richiedere rapporti di test campione e schede di sicurezza per gli esatti lotti di materiale proposti.

Se lo desideri, Junshuai può fornire cavi campione su misura e documentazione di test in modo da poter convalidare le prestazioni nel tuo ambiente specifico: solitamente aiutiamo i clienti a eseguire test di accettazione mirati per soddisfare le loro esigenze operative.

Quando scegliere soluzioni combinate: esempi da implementazioni reali

Esempi in cui la costruzione combinata ignifuga e completamente schermata è la scelta giusta:

• Data center con corridoi caldi/freddi in cui sono preoccupanti sia fumo/tossicità che EMI (provenienti dall'elettronica di potenza densa): scegli lo schermo intrecciato in lamina con rivestimento LSZH.
• Cablaggi per trasporti pubblici e veicoli ferroviari in cui la propagazione della fiamma e basse emissioni tossiche sono obbligatorie e l'abuso meccanico richiede un rinforzo della treccia.
• Sale di controllo industriali adiacenti ai VFD dove la soppressione delle EMI riduce i fastidiosi interventi e il ritardo di fiamma riduce il rischio di propagazione dell'incendio.

Consiglio pratico finale

Specificare i vincoli di installazione reali (raggio di curvatura, riempimento del vassoio, esposizione a oli/UV) insieme ai requisiti di fiamma/EMI nel documento di appalto; i fornitori che forniscono rapporti di test abbinati e parti campione per test in situ ti fanno risparmiare tempo e riducono il rischio di retrofit. A Junshuai, accogliamo con favore la convalida in loco o in laboratorio dei nostri Cavo per computer ignifugo e progetti di cavi per computer schermati complessivi: collaboriamo con i clienti per produrre esattamente la struttura del cavo di cui hanno bisogno, supportata dalla documentazione CCC, UL, ISO9001 e CE.
