Selezione di materiali resistenti alla temperatura nei cavi di compensazione

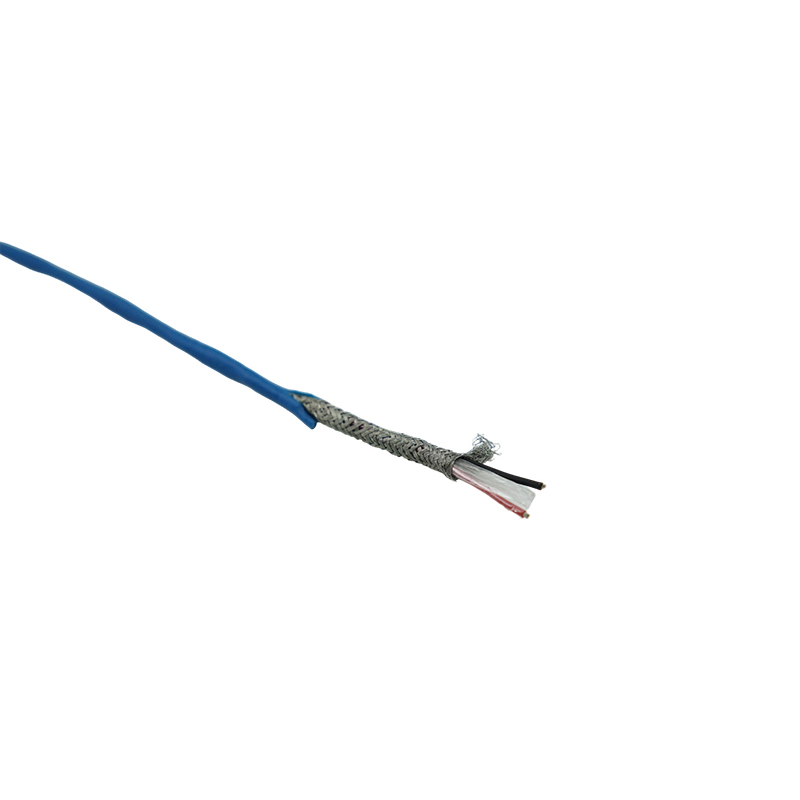

Per gli ambienti industriali a temperature rigide, la stabilità dei materiali isolanti è spesso più critica del conduttore stesso. I fluoroplastici come FEP, PFA e PTFE vengono spesso scelti perché le loro proprietà dielettriche cambiano difficilmente in ampi intervalli di temperature. Nella mia esperienza di produzione presso Junshuai, abbiamo scoperto che anche piccole variazioni nei tassi di invecchiamento dell'isolamento possono avere un impatto notevole sulla deriva del segnale e sui cicli di calibrazione a lungo termine.
Nella scelta dei materiali, gli ingegneri dovrebbero considerare non solo la temperatura operativa massima, ma anche la frequenza dei cicli termici, l'esposizione chimica e lo stress meccanico. A cavo di compensazione installato vicino ad apparecchiature rotanti, ad esempio, potrebbe richiedere XLPE per la sua resistenza all'abrasione piuttosto che per la resistenza alle temperature ultra elevate del PTFE.
Corrispondenza delle caratteristiche termoelettriche con le termocoppie di tipo K
Poiché i cavi di compensazione devono imitare il comportamento termoelettrico della coppia di leghe della termocoppia, la stabilità della lega diventa un fattore decisivo. Piccole impurità nelle leghe di nichel-cromo o rame-nichel possono creare deviazioni inaspettate dei campi elettromagnetici. Questo è il motivo per cui nella nostra officina eseguiamo severi test sui materiali in entrata, per garantire che le leghe seguano la corretta curva del coefficiente di Seebeck delle termocoppie di tipo K.
Nella trasmissione del segnale a lunga distanza si accumulano anche piccoli disadattamenti. Abbinamento corretto Cavi di compensazione di tipo K prevenire gli scostamenti di temperatura che altrimenti si verificherebbero all'estremità della strumentazione, soprattutto in caso di fluttuazioni delle condizioni ambientali.
Strategie di schermatura per ridurre il rumore elettrico industriale
I segnali della termocoppia sono uscite in millivolt di basso livello, che li rendono altamente suscettibili alle interferenze. In ambienti industriali con motori inverter o apparecchiature di riscaldamento a induzione, cavi di compensazione per termocoppie traggono vantaggio in modo significativo dai progetti di schermatura multistrato.
Approcci comuni di protezione
- Foglio di alluminio-poliestere per la soppressione del rumore ad alta frequenza;

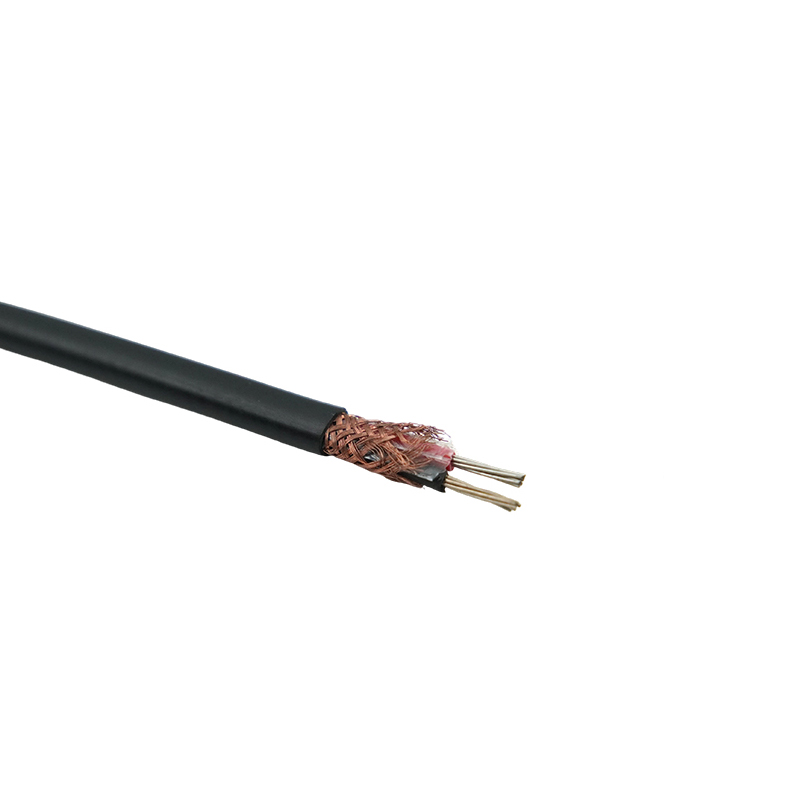

- Treccia in rame stagnato per l'attenuazione del campo magnetico a bassa frequenza;
- Strutture intrecciate in lamina ibrida per una protezione ad ampio spettro.
Come produttore di cavi, consiglio spesso la schermatura ibrida per le strutture che utilizzano sia azionamenti ad alta potenza che linee di misurazione di precisione. Fornisce un equilibrio conveniente tra resistenza EMI e flessibilità.
Impatto della lunghezza del cavo sulla precisione della misurazione
Sebbene i cavi di compensazione siano progettati per preservare la precisione della termocoppia, tratti eccessivamente lunghi possono introdurre uno squilibrio di resistenza tra i conduttori. Questo squilibrio potrebbe distorcere leggermente l'EMF rilevato. Gli ingegneri in genere riducono al minimo la lunghezza non necessaria del cavo posizionando l'unità di compensazione della giunzione fredda più vicino all'area del processo.
Nelle situazioni in cui il percorso a lunga distanza è inevitabile, la scelta di sezioni trasversali dei conduttori più grandi o l'utilizzo di leghe a bassa resistenza aiuta a mantenere l'integrità del segnale. Durante la produzione personalizzata, spesso regoliamo il diametro del conduttore in base alle distanze specifiche del progetto e ai vincoli di layout.
Confronto tra materiali di isolamento e guaina per diverse condizioni di applicazione
Ciascun materiale isolante offre vantaggi unici a seconda della temperatura, dei prodotti chimici e delle esigenze di installazione. La tabella seguente riassume le caratteristiche tipiche che gli ingegneri valutano nella scelta cavo di compensazione for K type thermocouple .
| Materiale | Resistenza alla temperatura | Resistenza chimica | Applicazioni tipiche |
| PTFE | Eccellente | Eccellente | Ambienti corrosivi e ad alta temperatura |
| PFA/FEP | Molto buono | Eccellente | Impianti chimici, camere bianche |
| XLPE | Bene | Moderato | Impianti industriali generali |
Molti clienti si affidano alle nostre combinazioni di isolamento personalizzate per affrontare condizioni operative speciali, in particolare laddove rappresentano problemi sia le alte temperature che il contatto abrasivo. La scelta del materiale giusto è spesso uno dei modi più efficaci per migliorare la durata di un sistema di cavi di compensazione.
Garantire stabilità a lungo termine attraverso pratiche di installazione corrette
Anche il cavo di compensazione della massima qualità può avere prestazioni scadenti se si trascurano le pratiche di installazione. È essenziale evitare raggi di curvatura eccessivamente stretti, zone di concentrazione del calore e aree di vibrazione delle passerelle portacavi. Ove possibile, i cavi di compensazione devono essere posati lontano dai cavi di alimentazione per evitare disturbi indotti.
Spesso consiglio ai clienti di documentare chiaramente i percorsi di instradamento durante l'installazione. Ciò non solo aiuta nella successiva risoluzione dei problemi, ma garantisce anche che il sistema di termocoppia mantenga prestazioni stabili per anni di funzionamento.
