Cavo piatto della pompa: progettazione, selezione, installazione e manutenzione

Che cos'è il cavo piatto della pompa e perché è importante

Il cavo piatto per pompe è un tipo di cavo di alimentazione e segnale flessibile a basso profilo progettato per gruppi di pompe, sistemi di lancio di motori e apparecchiature compatte per la movimentazione dei fluidi in cui lo spazio è limitato e sono presenti movimento o vibrazioni. A differenza dei cavi rotondi, i cavi piatti raggruppano i conduttori fianco a fianco in un nastro sottile che riduce il raggio di curvatura e semplifica l'instradamento lungo le superfici del telaio, all'interno dei binari dei cavi e attraverso canali stretti. Per le applicazioni che combinano movimenti frequenti, esposizione all'umidità e percorso ristretto, la scelta del cavo piatto giusto migliora la durata, riduce i tempi di inattività e semplifica l'installazione.

Costruzione e materiali tipici

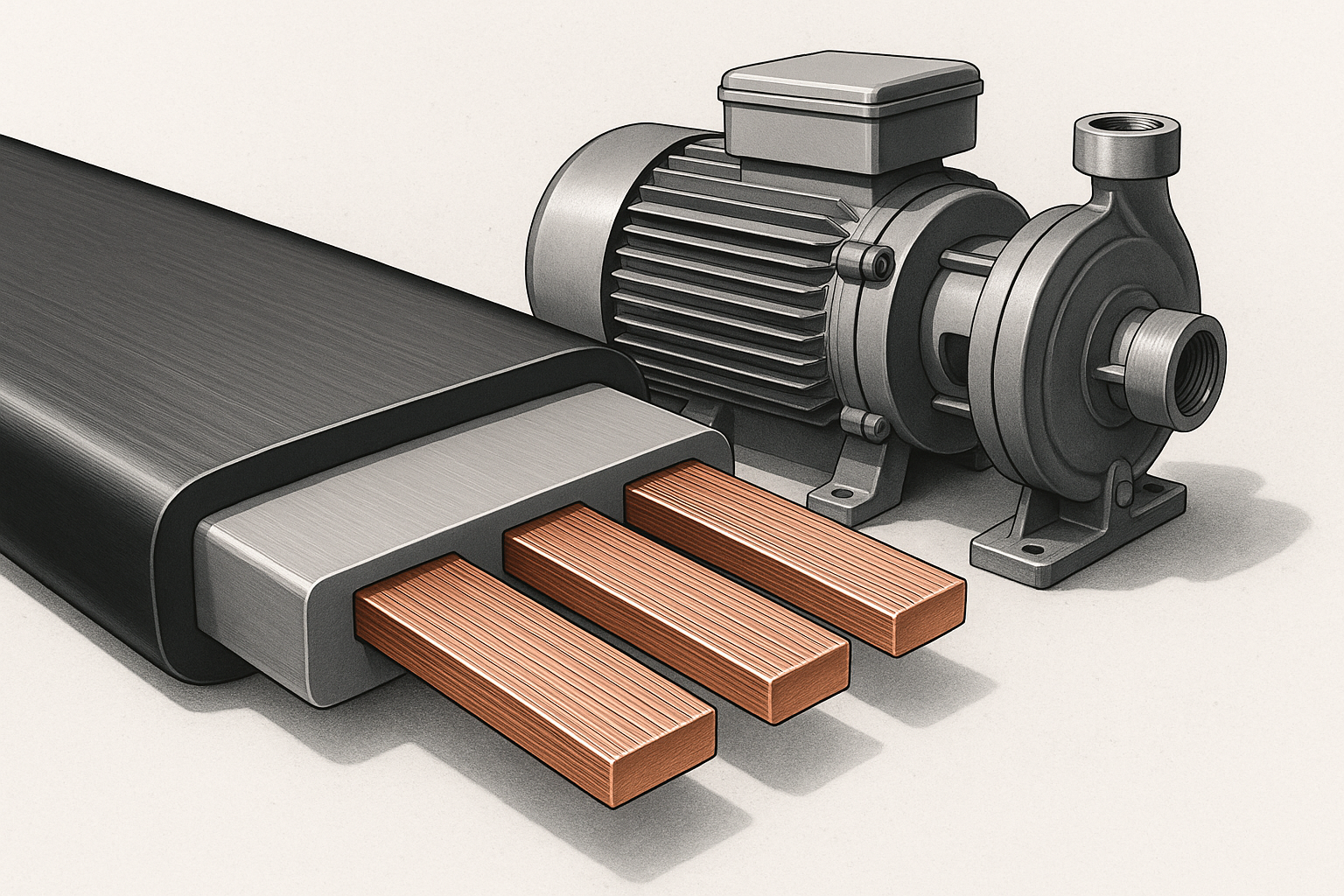

Un tipico cavo piatto della pompa è costituito da tre strati: conduttori, isolamento e una guaina o nastro esterno. I conduttori sono generalmente in rame intrecciato per mantenere il cavo flessibile pur mantenendo la conduttività. I materiali isolanti variano in base ai requisiti di temperatura e di esposizione chimica. Le scelte di isolamento più comuni sono il cloruro di polivinile (PVC) per l'economia, l'elastomero termoplastico (TPE) per una migliore flessibilità e il polietilene reticolato (XLPE) per una maggiore resistenza alla temperatura e all'abrasione. Il rivestimento esterno o il nastro possono essere in poliestere, poliuretano o PVC con retro adesivo, scelti per resistenza all'abrasione, resistenza all'olio e tenuta all'acqua.

Varianti e configurazioni

Il cavo piatto della pompa è disponibile in numerose configurazioni per soddisfare le esigenze operative:

• Nastro di sola alimentazione: pochi conduttori di grosso calibro per l'alimentazione del motore.
• Alimentazione e segnale combinati: dimensioni miste dei conduttori per l'alimentazione del motore più il cablaggio del sensore o di controllo.
• Varianti schermate: schermatura individuale o totale per ridurre le interferenze elettromagnetiche per le linee di controllo sensibili.
• Tipi impermeabili o rivestiti: strati esterni sigillati per ambienti soggetti a immersione o soggetti a spruzzi.
• Gradi ad alta flessibilità: numero di fili extra e isolamento flessibile per attuatori a lungo raggio e sistemi a movimento continuo.

Applicazioni comuni nei sistemi di pompaggio

Utilizzare il cavo piatto nelle pompe sommergibili, nei moduli pompa monoblocco, nelle pompe dosatrici, nei gruppi di pressione e nelle stazioni di pompaggio montate su skid. Gli usi tipici includono il convogliamento della potenza del motore in camere di aspirazione strette, il trasporto del feedback di encoder o sensori dalle teste della pompa e il collegamento di pannelli di controllo remoto attraverso canaline per cavi stretti. Laddove è richiesto un instradamento piegato o a strati, il cavo piatto spesso si adatta meglio del cavo rotondo e può ridurre lo stress sui connettori.

Principali specifiche elettriche e meccaniche da verificare

Quando si seleziona il cavo piatto della pompa, concentrarsi sui parametri che influiscono direttamente sull'affidabilità nell'ambiente della pompa:

Come selezionare il cavo piatto giusto per la tua pompa

Iniziamo dal carico elettrico. Calcolare la corrente del motore e la caduta di tensione prevista sulla lunghezza del cavo. Scegliere l'area della sezione trasversale del conduttore per mantenere una caduta di tensione accettabile lasciando un margine per le correnti di avvio. Abbinare la temperatura di isolamento nominale alla temperatura ambientale prevista più alta più un margine di sicurezza.

Consideriamo poi il movimento meccanico. Se il cavo si muove frequentemente, selezionare una costruzione ad alta flessibilità con conduttori a trefoli sottili e un isolamento elastomerico. Per il passaggio fisso dietro i pannelli, possono essere accettabili varianti economiche in PVC. Per posizionamenti bagnati o sommersi, scegli giacche sigillate classificate per protezione dall'ingresso di acqua e resistenza chimica.

Migliori pratiche di installazione

Una corretta installazione riduce i punti di stress e prolunga la durata del cavo. Segui questi passaggi pratici:

• Far passare il cavo lungo superfici lisce. Utilizzare condotti o vassoi protettivi nelle aree in cui potrebbero verificarsi abrasioni.
• Evitare curve strette. Mantenere il raggio di curvatura al di sopra del minimo indicato dal produttore, in genere più volte lo spessore del cavo.
• Fissare il cavo a intervalli regolari utilizzando fascette o cuscinetti con retro adesivo per evitare sfregamenti e ridurre la tensione dinamica.
• Separare l'alimentazione e il segnale quando possibile. Se si effettuano i collegamenti insieme, utilizzare un cavo schermato o partizioni metalliche messe a terra per limitare le interferenze.
• Terminare con connettori compatibili e utilizzare un serracavo per impedire l'estrazione del conduttore nei punti terminali.

Test e conformità

Verificare la presenza di standard pertinenti ed eseguire test prima della messa in servizio:

• Test di continuità e resistenza di isolamento per verificare l'integrità del conduttore dopo l'installazione.
• Verifica della caduta di tensione sotto carico per confermare il dimensionamento del cavo.
• Test funzionale dei sensori e delle linee di controllo con il motore in funzione per confermare l'assenza di interferenze.
• Ove applicabile, verificare la classificazione dei cavi rispetto ai codici elettrici locali e alle direttive per aree pericolose o umide.

Manutenzione e risoluzione dei problemi

Implementa una semplice routine di ispezione per individuare i primi segni di usura:

• Ispezione visiva per tagli, abrasioni o conduttori esposti.
• Controllare le terminazioni per corrosione e tenuta.
• Monitora i guasti intermittenti che compaiono durante il movimento: spesso indicano fili rotti all'interno dell'isolamento.
• Sostituisci le sezioni del cavo che mostrano danni ripetuti anziché tentare riparazioni sul campo in zone ad alto stress.

Se si riscontrano scatti del motore, letture errate del sensore o perdita di comunicazione, isolare il cavo e testare la continuità e le interruzioni intermittenti dei singoli conduttori. Utilizzare un oscilloscopio o un registratore di dati per i sintomi correlati alle EMI per individuare i punti di accoppiamento.

Considerazioni sui costi e compromessi sul ciclo di vita

Il prezzo del cavo piatto varia in base al diametro del conduttore, al materiale isolante, alla schermatura e alle guaine speciali. Le varianti ad alta flessibilità e impermeabili costano di più in anticipo ma riducono la frequenza di sostituzione in ambienti difficili. Considerare la manodopera di installazione: il cavo piatto può far risparmiare tempo in percorsi vincolati ma potrebbe richiedere terminazioni più attente. Bilancia i costi iniziali con gli intervalli di manutenzione previsti e i potenziali costi di inattività per la tua attività.

Lista di controllo per l'acquisto del cavo piatto della pompa

• Confermare il calibro del conduttore rispetto al motore e alla corrente di avvio.
• Verificare la temperatura nominale dell'isolamento e la resistenza chimica.
• Scegli la valutazione della flessibilità che corrisponde ai cicli di movimento previsti.
• Decidere la schermatura se sono presenti linee di controllo o di comunicazione sensibili.
• Scegli il materiale della giacca in base al livello di abrasione e di esposizione all'acqua.
• Richiedi schede tecniche e risultati dei test del ciclo di piegatura ai fornitori.

Guida alla chiusura

Quando si seleziona, si installa e si effettua la manutenzione del cavo piatto della pompa prestando attenzione al carico elettrico, al movimento meccanico e all'esposizione ambientale, il cavo diventa un elemento affidabile del sistema di pompa anziché un punto di guasto ricorrente. Utilizza la lista di controllo qui sopra durante l'approvvigionamento e conserva un registro chiaro dei codici prodotto dei cavi, dei luoghi di installazione e delle date di ispezione per semplificare la manutenzione futura. Se hai bisogno di un modello di specifiche o di una tabella comparativa ordinata per i cavi candidati, fornisci il carico, il profilo di movimento previsto e l'ambiente ed è possibile preparare rapidamente una specifica mirata.
