Cavi industriali a coppie resistenti a gas e olio: una guida pratica alla selezione

Il lavoro nel settore petrolifero e del gas raramente offre ai cavi una vita facile. Un cavo accoppiato può sembrare semplice, ma in una raffineria, su un piano di trivellazione o attorno a un terminale di carburante deve sopravvivere al contatto con gli idrocarburi, ai cicli termici, alle vibrazioni, al lavaggio e talvolta al movimento continuo. Il cablaggio a coppie resistenti a gas e olio industriali è la risposta pratica quando i normali cavi a doppino intrecciato si ammorbidiscono, si gonfiano, si crepano o perdono la qualità del segnale troppo presto. La domanda utile non è semplicemente “è resistente all’olio?” ma “quale olio, a quale temperatura, per quanto tempo e in quali condizioni meccaniche?”

Cos'è in realtà il cablaggio a doppino industriale resistente al gas e all'olio

Il cablaggio a coppie utilizza due conduttori isolati intrecciati insieme per trasportare un segnale. Nei siti industriali, tale segnale può essere RS-485, strumentazione, dati di controllo, Ethernet o una connessione di sensori di basso livello. La struttura a coppia aiuta a respingere il rumore di modo comune, ma non rende di per sé il cavo adatto al servizio di petrolio e gas. La resistenza deriva dall'intera struttura: cordatura del conduttore, materiale isolante, riempitivi, nastri, schermature, guaina interna e rivestimento esterno.

Un cavo venduto per questi ambienti dovrebbe essere trattato come un assemblaggio ingegnerizzato piuttosto che come un prodotto. La giacca deve resistere ai fluidi specifici che incontrerà. L'isolamento deve mantenere le sue proprietà elettriche. Lo schermo deve rimanere efficace dopo la piegatura e la terminazione. Inoltre, il cavo deve adattarsi al metodo di installazione, sia che venga fissato in un vassoio, tirato attraverso un condotto o flessibile in una macchina in movimento.

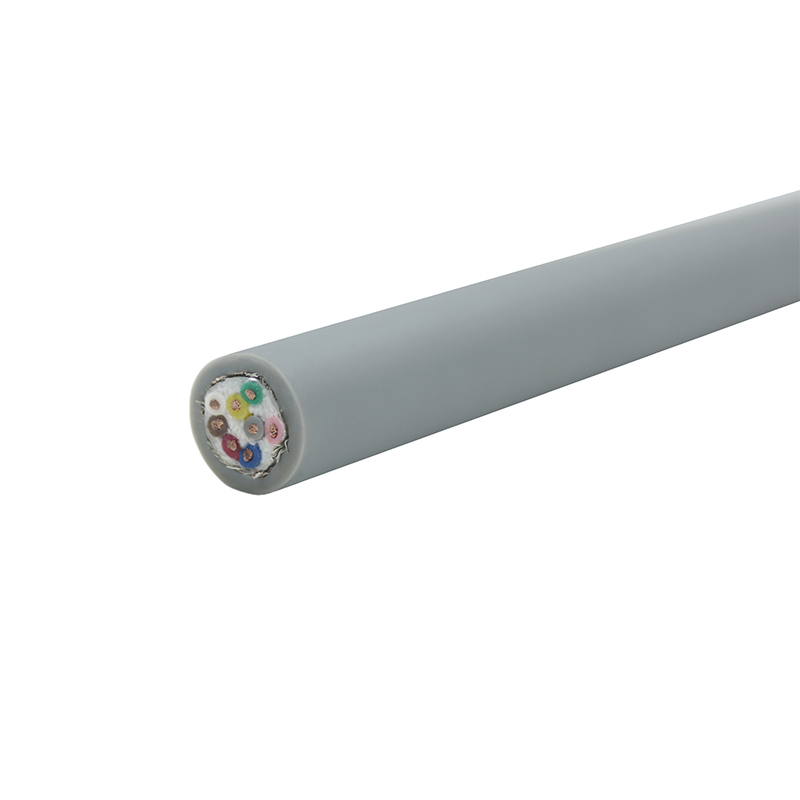

Cavo dati a doppino intrecciato schermato flessibile LIYCY-TP Cavo a doppino intrecciato schermato di livello industriale destinato a collegamenti di segnali di precisione; rilevante quando si esaminano gruppi incamiciati per ambienti impegnativi. Visualizza il prodotto →

Perché gli ambienti petroliferi e del gas penalizzano i normali cavi doppi

Gli idrocarburi non sono tutti uguali. Diesel, olio idraulico, olio lubrificante, petrolio greggio, glicole, metanolo, fluidi di perforazione e prodotti chimici per la pulizia possono attaccare i polimeri in diversi modi. Alcuni causano un aumento del volume. Alcuni estraggono plastificanti e lasciano la giacca dura e fragile. Altri ammorbidiscono la superficie, riducono la resistenza all'abrasione o modificano le dimensioni abbastanza da influenzare connettori e pressacavi. Una giacca che sopravvive a un test di spruzzo potrebbe non funzionare dopo un'immersione prolungata o un'esposizione ripetuta a temperature elevate.

Il calore rende l’attacco chimico più veloce. Il freddo rende alcuni materiali rigidi e più facili da rompere. L'esposizione ai raggi UV invecchia le giacche da esterno. L'acqua salata e l'umidità provocano la corrosione su schermature, scarichi e terminazioni. Lo stress meccanico aggiunge un altro livello: vibrazioni, lavaggio a pressione, abrasione delle passerelle portacavi, raggi di curvatura stretti e flessione continua. Nelle aree pericolose, il cavo deve anche adattarsi al progetto dell'installazione, compresi pressacavi, barriere e sistemi di tenuta. Un cavo non è di per sé “a prova di esplosione”; è una parte di un sistema conforme.

Giacca e materiali isolanti che fanno la differenza

Il poliuretano, o PUR, è spesso un'ottima scelta per i cavi flessibili industriali esposti a olio, abrasione e movimenti ripetuti. Offre una buona resistenza all'olio e un comportamento meccanico tenace, motivo per cui viene utilizzato nelle catene portacavi, nella robotica e nelle applicazioni di lavaggio. Non è universale: è necessario controllare l’esposizione all’acqua calda e al vapore e alcune formulazioni si comportano diversamente da altre. Un cavo Ethernet a doppino intrecciato schermato con guaina in PUR, ad esempio, può essere una soluzione sensata per le aree di automazione oleose in cui l'integrità del segnale e la robustezza della guaina sono entrambe importanti.

Cavo schermato di categoria 6 con guaina in PUR TPU-CAT6-STP Cavo a doppino intrecciato schermato di categoria 6 con guaina in PUR per collegamenti Gigabit in ambienti industriali ed esterni soggetti a elevata usura; rilevante quando la resistenza della giacca è importante. Visualizza il prodotto →

La gomma nitrilica, il policloroprene e altri composti di gomma sono comuni laddove sono necessarie resistenza all'olio, resistenza al calore e durata all'esterno. Tendono ad essere più pesanti e meno flessibili del PUR, quindi si adattano meglio a percorsi fissi o flessibili occasionali rispetto all'uso di catene portacavi ad alto ciclo. Il polietilene resiste bene all'umidità e a molti prodotti chimici, ma è più rigido e meno tollerante nei movimenti. Il PVC è economico e ritardante di fiamma, ma la resistenza all'olio varia ampiamente in base alla formulazione, quindi il solo "rivestimento in PVC" dice molto poco. FEP e PTFE compaiono laddove la resistenza chimica o le alte temperature giustificano il costo.

La scelta dell’isolamento è altrettanto importante. PE, PP, FEP e XLPE possono soddisfare ciascuno diverse esigenze elettriche e termiche. Per il cablaggio a coppia, la capacità, l'impedenza e lo squilibrio della coppia influiscono sulla qualità del segnale. Uno spesso rivestimento resistente all'olio non può compensare la scarsa geometria della coppia.

Schermatura, accoppiamento e integrità del segnale

I siti di petrolio e gas sono elettricamente rumorosi. Motori, azionamenti, apparecchiature di saldatura, radio e sistemi di distribuzione dell'energia possono tutti accoppiare il rumore in coppie di segnali. Gli scudi in lamina offrono un'elevata copertura e sono adatti per costruzioni compatte. Gli scudi intrecciati resistono meglio alla flessione e ai danni meccanici. Molti cavi a coppie industriali combinano entrambi. La schermatura della singola coppia può ridurre la diafonia, mentre una schermatura complessiva gestisce le interferenze esterne.

Lo scudo funziona solo se è terminato correttamente. Un filo di drenaggio lasciato fluttuante, una schermatura messa a terra nel punto sbagliato o un connettore con un collegamento a 360 gradi inadeguato possono trasformare un buon cavo in una fonte di guasti intermittenti. Nelle aree pericolose, anche le terminazioni di schermatura e drenaggio devono adattarsi al progetto di messa a terra e isolamento. Non dare per scontato che una maggiore schermatura sia sempre migliore; scegliere la schermatura adatta al problema del rumore, al tipo di coppia e allo spazio disponibile.

Una pratica lista di controllo per la selezione

La selezione dovrebbe iniziare con l'esposizione, non con il titolo del catalogo. La tabella seguente è un modo compatto per confrontare ciò che dichiara un fornitore con ciò di cui effettivamente ha bisogno l'applicazione.

Dettagli di installazione e manutenzione che determinano la durata

Anche un buon cavo può fallire durante l'installazione. Rispettare il raggio di curvatura. Evitare fascette strette che schiacciano la geometria della coppia. Supporta lunghe corse verticali. Mantenere le coppie di segnali separate dai cavi di alimentazione ove possibile e seguire la progettazione della schermatura e della messa a terra. Nelle zone di lavaggio verificare che pressacavi e terminazioni siano compatibili con il materiale della camicia e non creino concentrazioni di stress.

Se il percorso si muove, utilizzare un cavo progettato e testato per quel movimento. Un cavo per catena portacavi a doppino intrecciato schermato ad alta flessibilità, ad esempio, è costruito per flessioni ripetute piuttosto che per regolazioni occasionali. Per i percorsi con vassoio fisso, un rivestimento in gomma o PUR più resistente può comunque essere la scelta giusta, ma la durata della flessibilità non deve necessariamente essere il fattore limitante. Durante la manutenzione, ispezionare eventuali rigonfiamenti della guaina, crepe, appiattimenti, corrosione dello schermo e terminazioni allentate. Sostituire il cavo che ha cambiato forma o durezza dopo l'esposizione chimica; ha già perso parte del suo margine di sicurezza.

Cavo per catena portacavi a doppino intrecciato schermato ad alta flessibilità TRVVSP Cavo schermato per catena portacavi a doppino intrecciato per la trasmissione di segnali e potenza ad alta velocità su percorsi in movimento; controllare se la flessione ripetuta fa parte dell'installazione. Visualizza il prodotto →

Controlli di qualità e documentazione da richiedere

Richiedi più di un nome materiale. Prove utili includono condizioni di prova di immersione in olio, risultati di trazione e allungamento prima e dopo l'esposizione, aumento del volume, prestazioni di piegatura a freddo, comportamento della fiamma, continuità dello schermo, resistenza del conduttore e tenuta alla tensione. Per le coppie di dati, i dati di capacità e impedenza aiutano a confermare che il cavo supporterà il segnale previsto. Per le applicazioni in movimento, le condizioni del test di flessione contano più di una descrizione generale di “elevata flessibilità”.

Altri punti di acquisto pratici sono la tracciabilità dei lotti, la marcatura delle giacche e una chiara dichiarazione dell'intervallo di temperature testate. Se un fornitore non è in grado di spiegare come è stato testato il cavo o non riesce ad abbinare la guaina all'elenco effettivo dei fluidi, continua a fare domande. Il nostro risorse di laboratorio e di analisi sono il tipo di dettaglio che vale la pena rivedere prima che una specifica venga bloccata.

Abbinamento del cavo all'applicazione

• Piattaforme offshore e pavimenti di perforazione: metodi di installazione con acqua salata, olio, vibrazioni, raggi UV e aree pericolose.
• Raffinerie e impianti petrolchimici: calore, idrocarburi, EMI e lunghe tratte fisse combinate con flessione locale.
• Impianti di stoccaggio e terminali di carburante: invecchiamento all'aperto, contatto con il carburante, sigillatura dei vapori e lunghi percorsi di cavi.
• Condotte e stazioni di compressione: ampie oscillazioni di temperatura, vibrazioni e integrità del segnale della strumentazione.
• Macchinari e automazione negli impianti oleosi: refrigerante, olio idraulico, flessione ripetuta e abrasione.

Non ci si può aspettare che lo stesso tipo di cavo risolva tutti i casi. Una coppia di strumenti fissi in una raffineria calda e un cavo a coppia mobile su una macchina oleosa possono entrambi essere definiti "resistenti all'olio", ma hanno design diversi. Una buona selezione separa presto questi compiti, quindi abbina giacca, scudo, costruzione della coppia e approvazione al percorso.

Riunendo le specifiche

Il cablaggio a coppie industriali resistente al gas e all'olio è un dettaglio che ha un grande effetto sull'affidabilità. Inizia con l'elenco dei fluidi e la temperatura, quindi esamina le prestazioni elettriche, la schermatura, il movimento meccanico, i requisiti delle aree pericolose e la documentazione. Laddove il percorso è fisso, dare priorità alla resistenza chimica e termica. Dove si muove, aggiungi durata di flessibilità e resistenza all'abrasione alla stessa recensione. Tale ordine mantiene le specifiche oneste ed evita di pagare per una funzionalità della giacca che non affronta la reale modalità di guasto.

Se state restringendo un cavo per una raffineria, un terminale, uno skid o un pacchetto offshore specifico, parla con il nostro team con l'esposizione del fluido, il percorso e i dettagli del segnale. Una nota applicativa breve e chiara di solito fa risparmiare più tempo di un lungo elenco di dichiarazioni generiche di "resistente all'olio".
